36 x 84 Zoll, zerlegte Version, Chevron-Scheunentor, 5 Scheiben, Selbstmontage

Modell Nr.: MM-GC07
Referenznummer.: 150900-1160 und 150204-3422
Kurzbeschreibung: 36 x 84 Zoll, zerlegte Version, 5 Scheiben, Chevron-Scheunentor, DIY-Montage
Position: Für Innentüren
Anwendung: Für Wohnzwecke
Öffnungsart: Schiebeöffnung
Hauptmaterial: MDF
Oberflächenveredlung: PVC-Folie
Türgröße 2134 * 914 mm (84 Zoll x 36 Zoll)
Türstärke 35mm
Andere 1. Mit unterer Nut (um mit Bodenführung zu arbeiten);

2. Es handelt sich um zerlegte Scheunentore aus Holz mit Zubehör, einschließlich Schraubensatz für Endbenutzer zum Zusammenbau der Tür.

Einzelheiten

Das TENGYU 36 x 84 Zoll große, abgerissene Chevron-Scheunentor ist eine atemberaubende und vielseitige Ergänzung für jedes Zuhause oder Büro. Dieses mit viel Liebe zum Detail gefertigte Tor verfügt über ein markantes Chevron-Muster, das Ihrer Inneneinrichtung eine moderne und stilvolle Note verleiht. Das einzigartige Design wird durch die Verwendung hochwertiger MDF-Platten erreicht, die Haltbarkeit und lang anhaltende Schönheit gewährleisten.

Eines der herausragenden Merkmale dieser Chevron-Scheunentür ist ihre zerlegte Version, die eine bequeme Installation und einen bequemen Transport ermöglicht. Die Tür wird unmontiert geliefert, sodass sie leicht durch schmale Türöffnungen und Treppenhäuser passt. Mit der mitgelieferten Installationsanleitung und dem Hardware-Kit können Sie die Tür mühelos vor Ort zusammenbauen und so Zeit und Mühe sparen.

Die großzügigen Abmessungen bieten ausreichend Schutz und Privatsphäre, sodass es sich perfekt als Schlafzimmertür, Badezimmertür oder sogar als Trennwand für offene Wohnräume eignet.

Das Chevron Barn Door ist so konzipiert, dass es problemlos auf einem robusten Schienensystem (separat erhältlich) hängt und gleitet. Das Schienensystem sorgt für einen leisen und mühelosen Betrieb, sodass Sie das Tor mühelos öffnen und schließen können. Die leichte Konstruktion und die präzisen Beschläge des Tors machen die Installation und Wartung zum Kinderspiel.

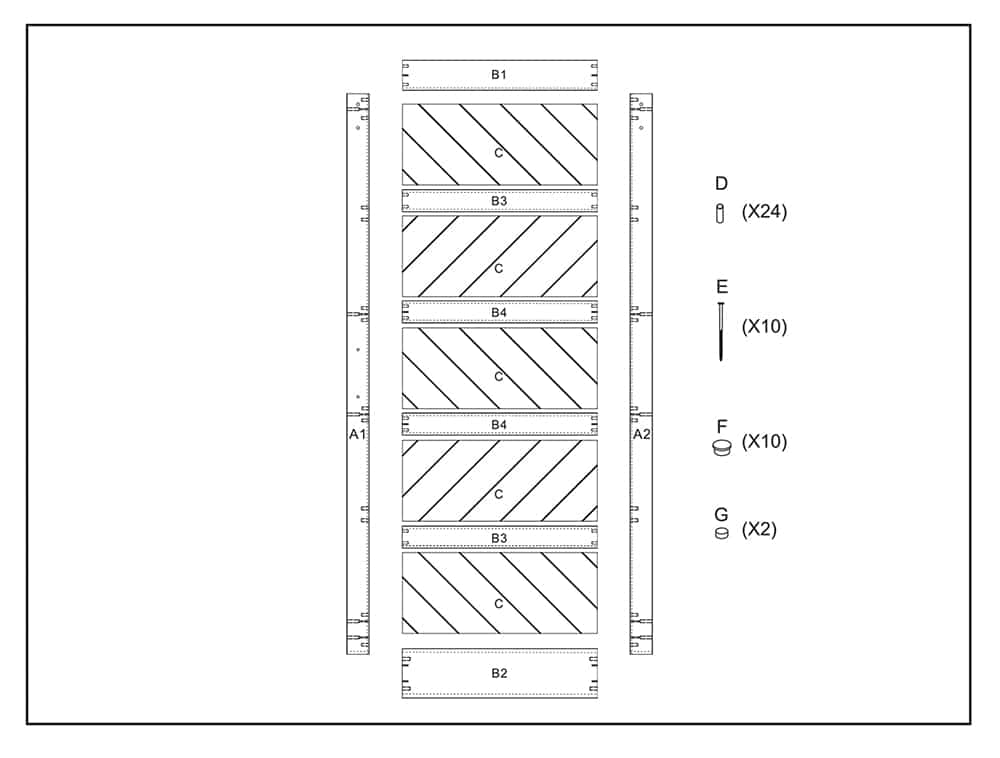

Technische Zeichnung einer 36 x 84 Zoll großen, zerlegten Chevron-Scheunentür mit beschrifteten Teilen und diagonaler Verstrebung. Auf der rechten Seite sind Maße und Anzahl der Komponenten angegeben. Abbildung verschiedener Hardwareteile und Werkzeuge für eine 36 x 84 Zoll große, zerlegte Chevron-Scheunentür, einschließlich Bolzen, Scharnieren und Schrauben, beschriftet und angeordnet für die Montageanleitung.

Komponentenliste

Technische Zeichnung einer 36 x 84 Zoll großen, zerlegten Chevron-Scheunentorschlossinstallation mit detaillierten Abmessungen und Riegelspezifikationen.

Produktabmessungen


Produktpaket

Verpackungsmethode Ein Stück Volltür (zerlegte Platten) und Beschläge in einen Karton, mit EPE oder gleichwertigem Füllmaterial im Karton, dann 15 Kartons auf eine Palette
Verpackungsart der Verkaufseinheit Karton
Verkaufseinheit Verpackungsgröße 221,5*36*13 cm
Menge/Palette 15 Sätze/PLT
Palettengröße 222,5*111*80,5 cm
Menge wird geladen 450 Sätze für 1x40HQ
